11 février 2001 Semaine 32 du suivi de la construction d'un Pélican Sport d'Ultravia Aero International Inc. |

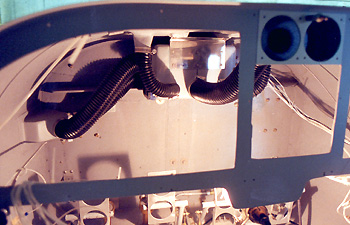

| Sur la photo de gauche, on voit relativement bien l'unité de chauffage avec ses entrées d'air (à gauche) et ses sorties dans le tableau de bord. À la base du pare-brise le boyau gauche est bien visible, celui de droite est masqué par les sorties dans le tableau de bord).

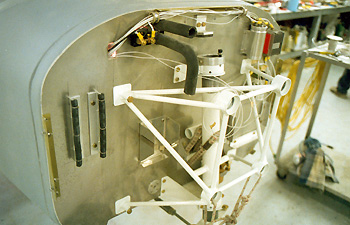

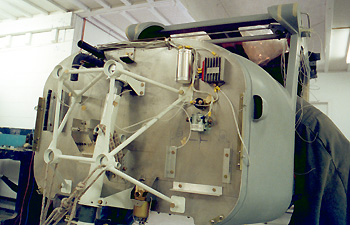

Le pare-feu côté moteur est bien garni cette semaine. Voyons quelques-uns des éléments qui y sont montés. |
|||||
 |
|||||
| La sonde du voltmètre (à gauche des boyaux d'entrée et de sortie du liquide de refroidissement de la chaufferette). | |||||
 |
|||||
| Le support du réservoir d'huile (à gauche).
Le support du réservoir de liquide de refroidissement (sous le boyau courbé). |
|||||
 |
|||||||||||||

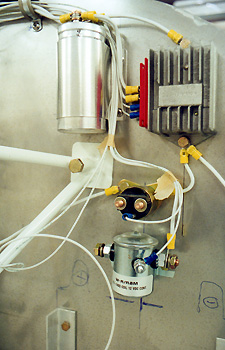

| Le condensateur (antiparasites pour radio) | |||||||||||||
 |
|||||||||||||
| Boîte de contrôle | |||||||||||||

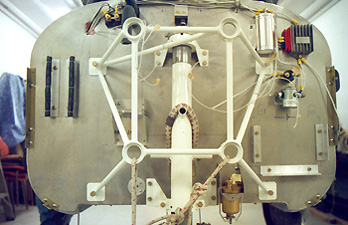

| La pièce métallique blanche à quatre pattes servira de support pour le moteur. | |||||||||||||
| Solénoïde pour démarreur | |||||||||||||
 |
Autre solénoïde | ||||||||||||
| Support à batterie | |||||||||||||

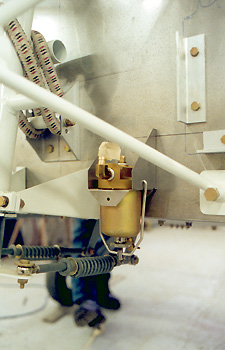

| "Gascolator" Filtre d'essence et collecteur d'impuretés. Le grillage du filtre peut être nettoyé. La valve à sa base permet de drainer le filtre des contaminants (de l'eau de condensation par exemple) |
|||||||||||||
| Certaines informations ont été tirées du catalogue 2000 de Wicks Aircraft Supply |
 |
|
