Le Pelican de Luc Couillard et Christian Godin
Construction d'un Pélican (19 novembre 2000)

19 novembre 2000

Semaine 20 du suivi de la construction d'un Pélican Sport d'Ultravia Aero International Inc.

Depuis la semaine 17, le travail s'est poursuivi lentement sur certaines pièces de contrôle des volets et des ailerons. En voici un bref état à la semaine 20.

Levier de controle des volets

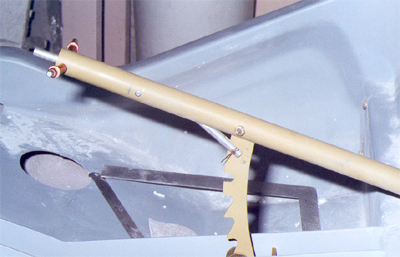

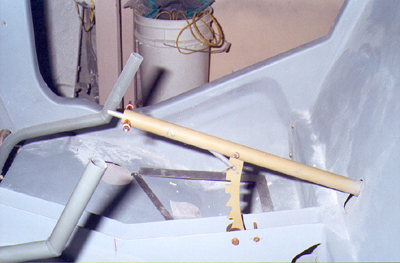

Le levier de contrôle des volets est muni d'un bouton de déverrouillage et de crans d'arrêt pour le contrôle de l'abaissement des volets. Il est illustré ici en position relevée (= volets pleinement abaissés). On peut voir les quatre positions permettant d'ajuster l'angle des volets.


bras de transmission

 bras de transmission

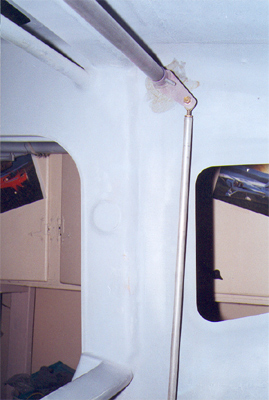

À l'extérieur de la carlingue près de l'emplanture de l'aile, on voit le bras de transmission qui reliera le mécanisme au volet de l'aile gauche.
(à gauche, levier abaissé = volets relevés; à droite, levier relevé = volets abaissés)

controle des volets

 controle des volets

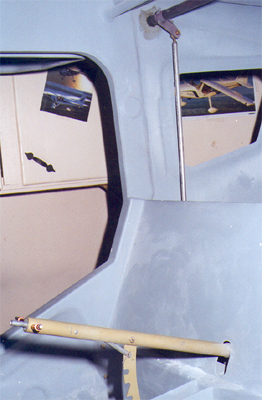

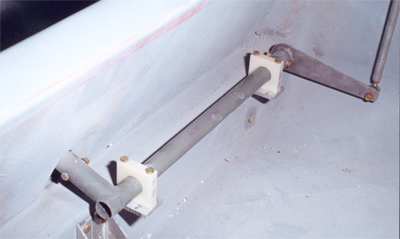

 Cette séquence de photos montre le mécanisme de levier placé derrière le banc dans la cabine.

 controle des volets
levier de commande des volets

Construction d'un Pélican
(cliquer ici pour une autre page du 19 novembre 2000)

Building a Pelican (November 19th 2000) (click here for english version)
